Ečs (rusky Ечс) je typ sovětských vozů metra vyráběných v Mytiščinském strojírenském závodě pro síť metra v Praze, kde byly provozovány v letech 1974–1997. Jednalo se o nejstarší vozy pražského metra, které vychází ze souprav typu E.

Zdroj: wikipedia

Pár slov k modelu

Impulsem pro tvorbu metra Ečs byl nápad mojí ženy, pro kterou se tento vůz stal symbolem Prahy z dob jejích studií na vysoké škole. I já mám k tomuto vlaku nostalgický vztah a tak jsem se do tvorby pustil začátkem roku 2022, ale sotva jsem sehnal podklady, tvorbu jsem přerušil a na půl roku se ponořil do tvorby Slovenské strely. Koncem roku 2022 jsem se k metru vrátil. V březnu 2023 jsem už držel hotový model v ruce.

Model je vytvořen v měřítku 1:25 s ohledem na maximální míru výroby na 3D tiskárně a bez nutnosti barevného postprocesu.

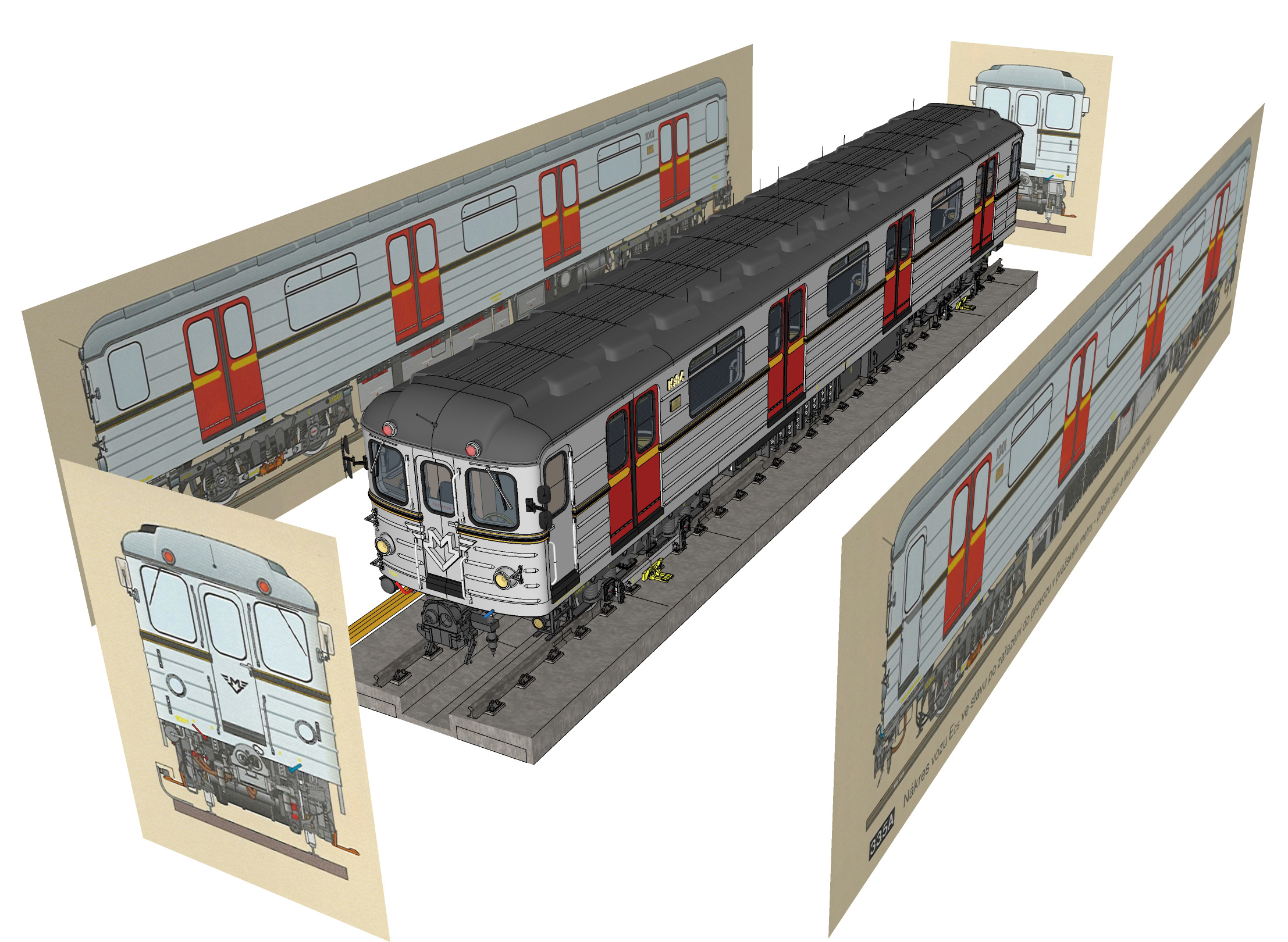

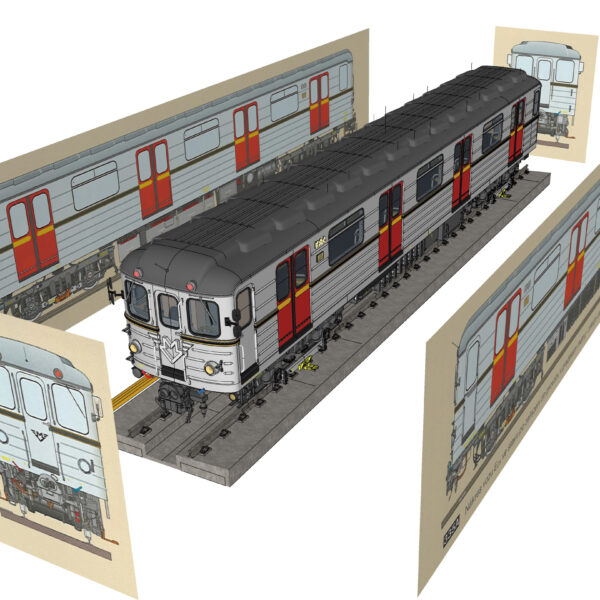

Podklady pro model

Nejdůležitějším podkladem pro tvorbu byla kniha Elektrické vozy Ečs aneb průkopníci v pražském metru od autorů Roberta Mary, Davida Prosického a kolektivu. Bohužel se mi nepodařilo nafotit a obhlédnout si skutečný vlak – část muzea v Praze-Střešovicích, kde je vůz metra Ečs součástí expozice procházel v době mé návštěvy rekonstrukcí a přístup k metru nebyl možný. Naštěstí v knize a na internetu jsem našel dostatečné množství fotografií, ze kterých jsem mohl pátrat po dalších detailech.

Schéma modelu

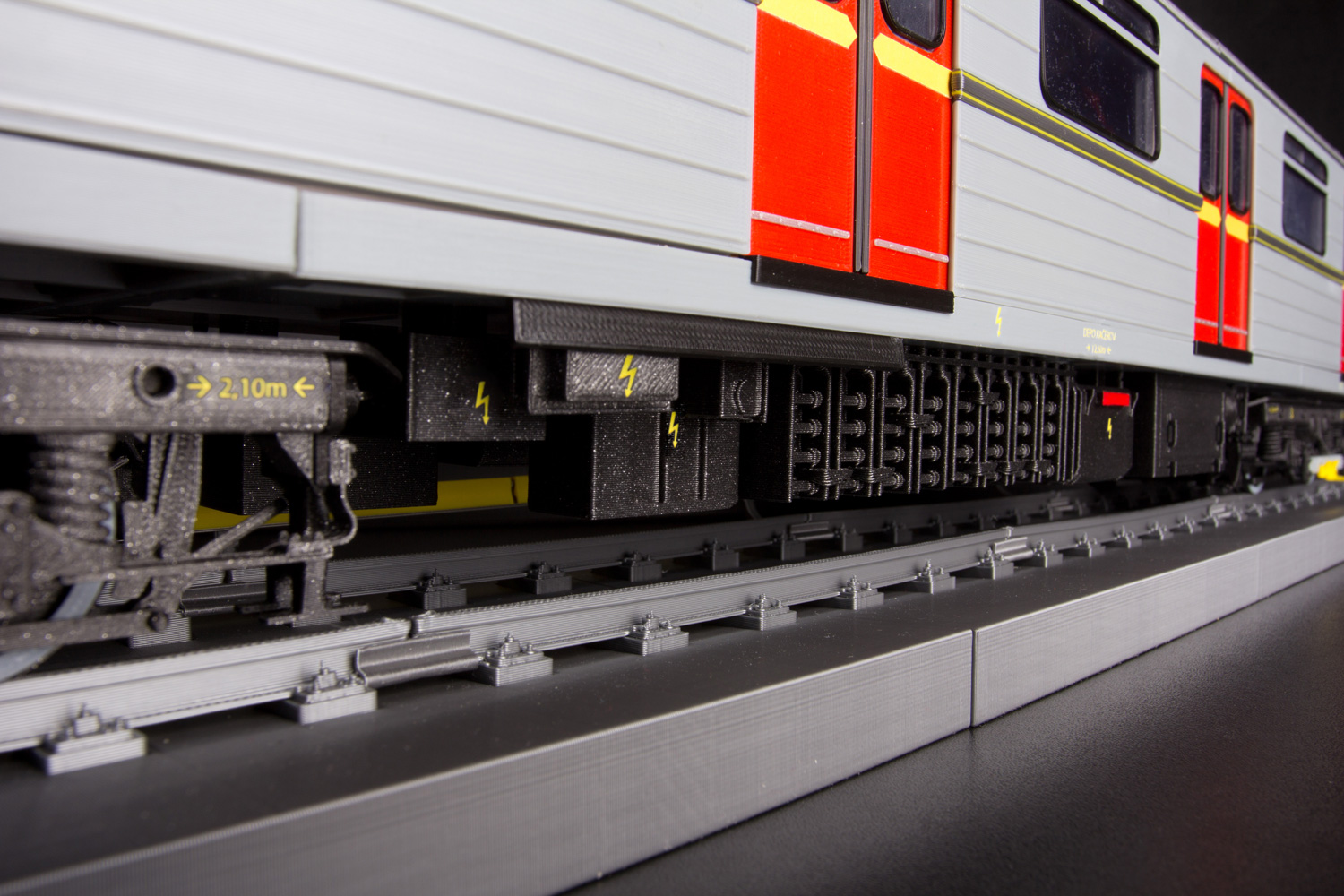

Celá stavebnice je rozdělena na několik sestav: pojezdy, podvozek, skříň, střecha a interiér. Samostatnou sestavou jsou pak koleje s odvodňovacím kanálem a napájecí kolejnicí. Většinu dílů lze sestavit bez použití lepidla. Některé díly je potřeba sešroubovat. Drobné detaily, jako např. madla, zrcátka nebo kliky u dveří je pak nutné přilepit. Veškeré pozice jsou na modelu naznačeny tak, aby bylo sestavení modelu co nejsnazší.

Soubory pro 3D tisk jsou ve formátu STL a 3MF, které obsahují veškeré nastavení 3D tisku v PrusaSliceru.

Návod

Návod obsahuje soupis všech filamentů a dalšího materiálu, který je potřeba k výrobě modelu. Dále je v něm uveden přehled všech součástek, včetně barev, doby tisku a spotřeby filamentu. Jsou v něm uvedeny schémata se sestavením a postupy stavby.

3D model (50 mb+)

Kompletní virtuální model můžete využít např. pro lepší orientaci. Ne vždy je z návodu vše zcela zřejmé.

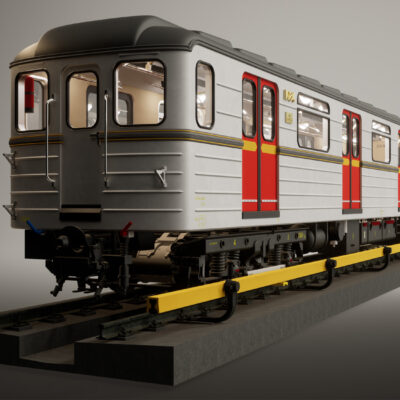

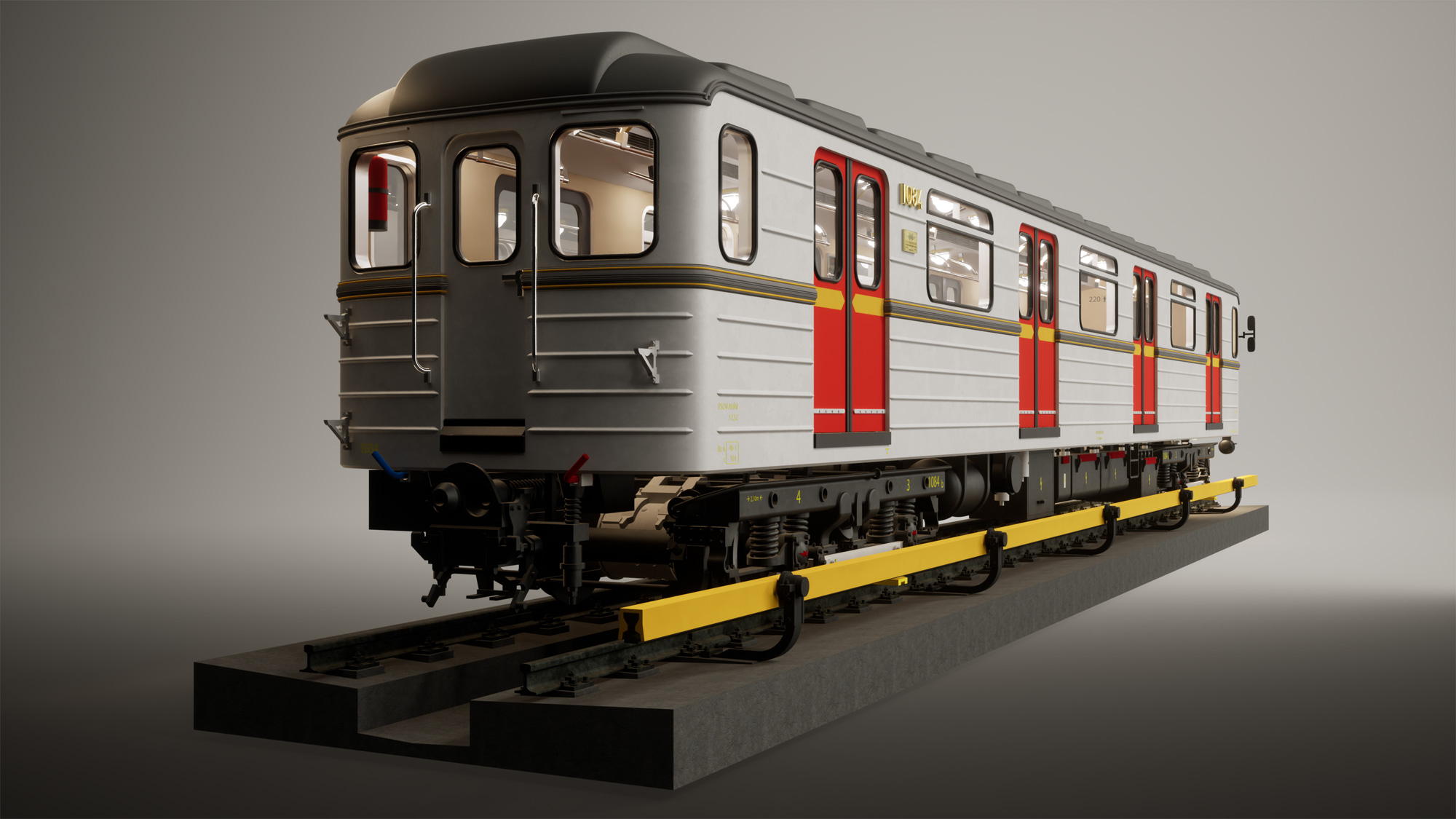

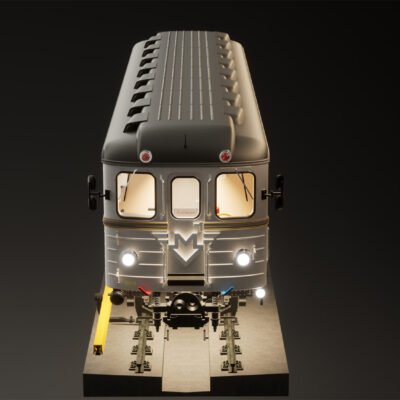

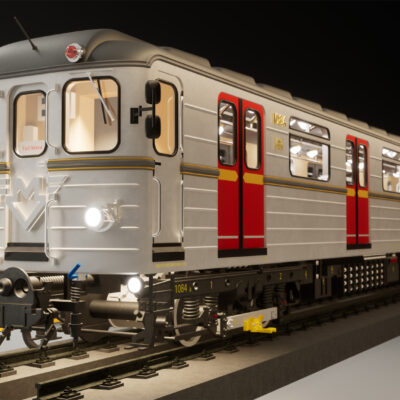

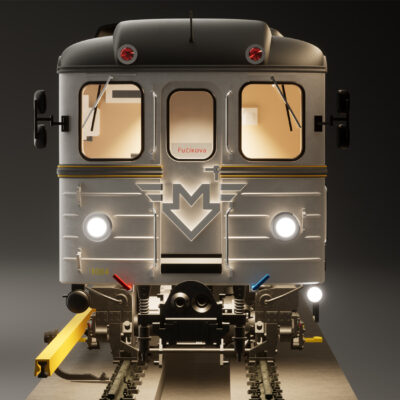

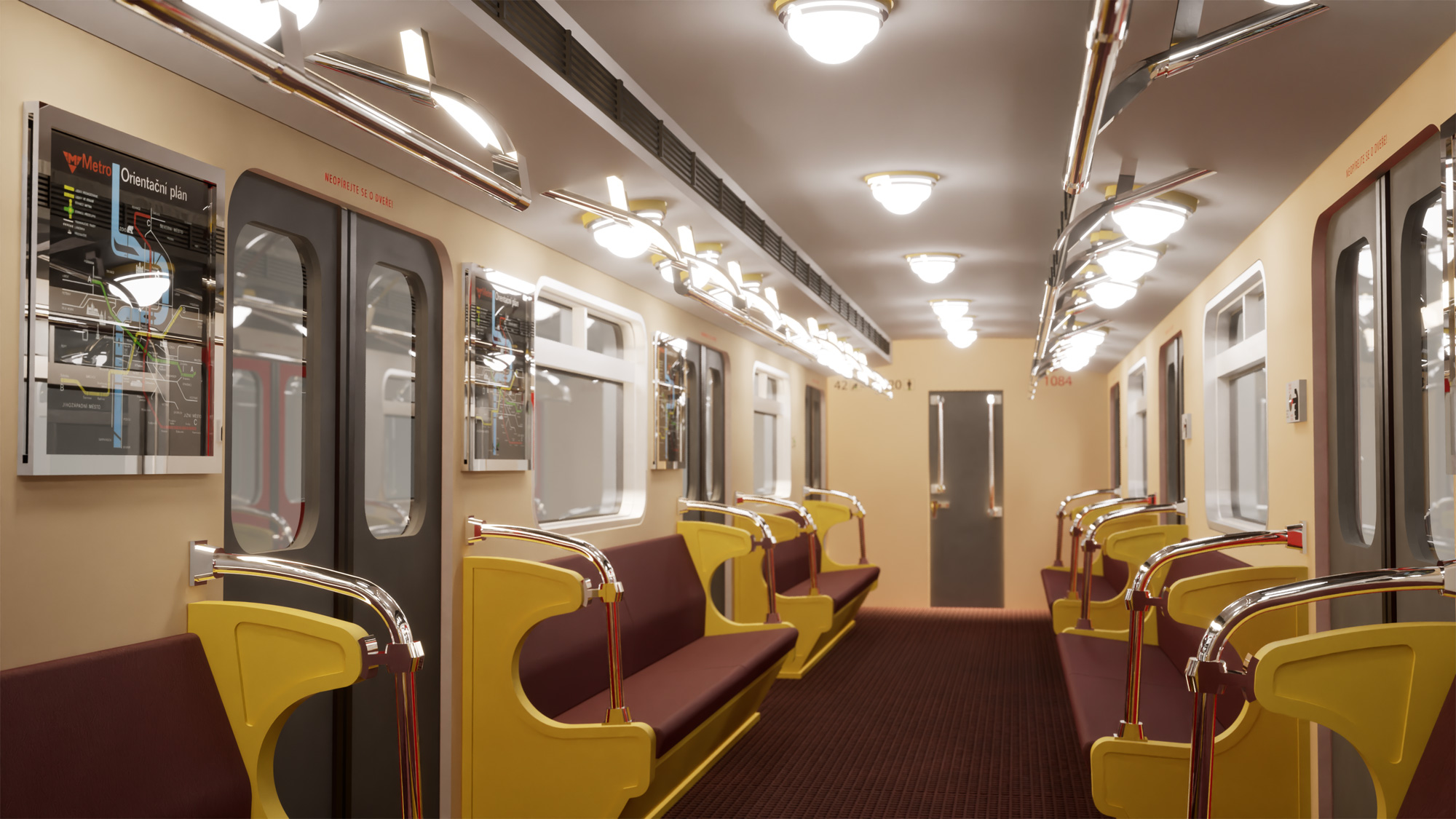

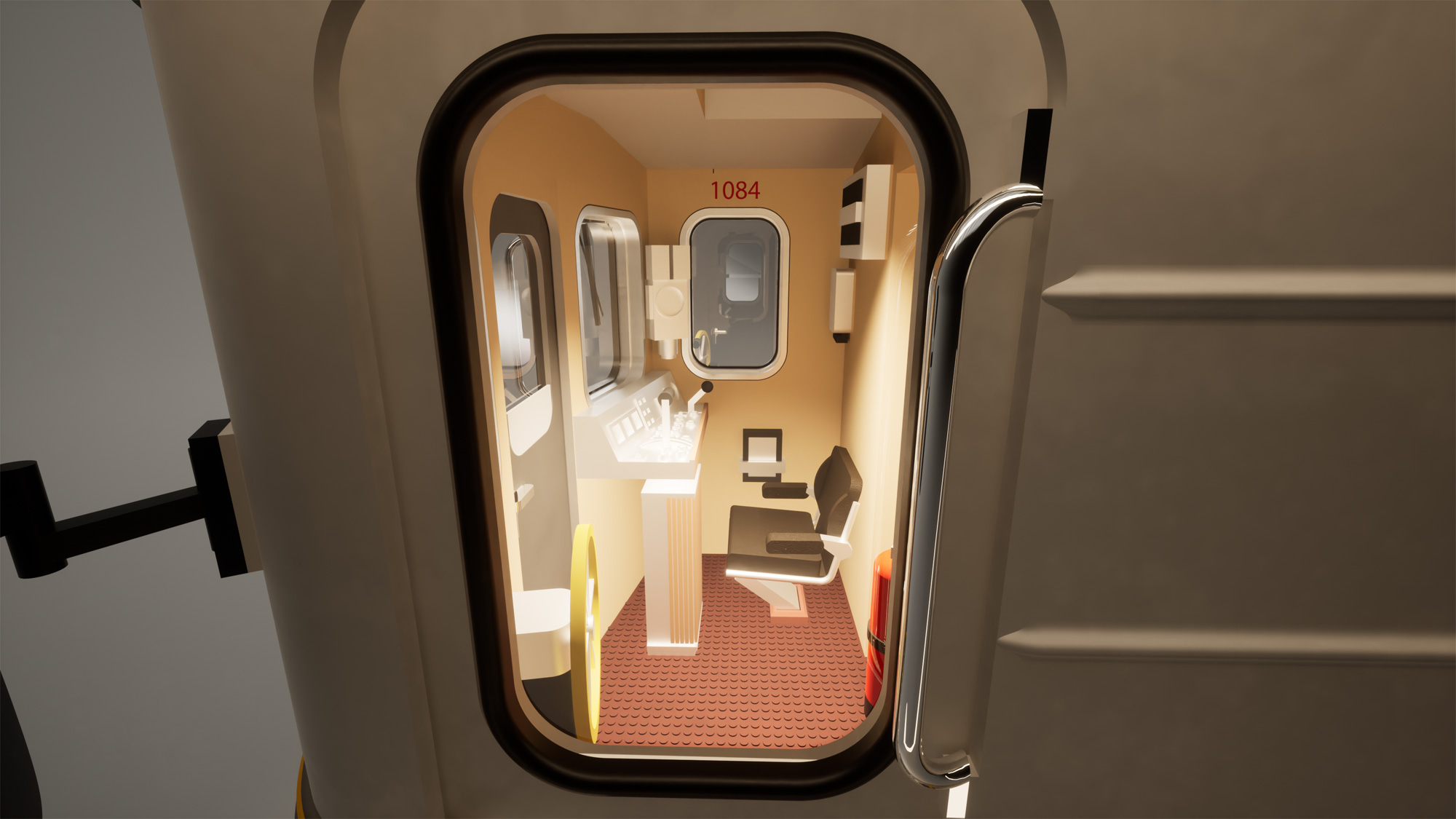

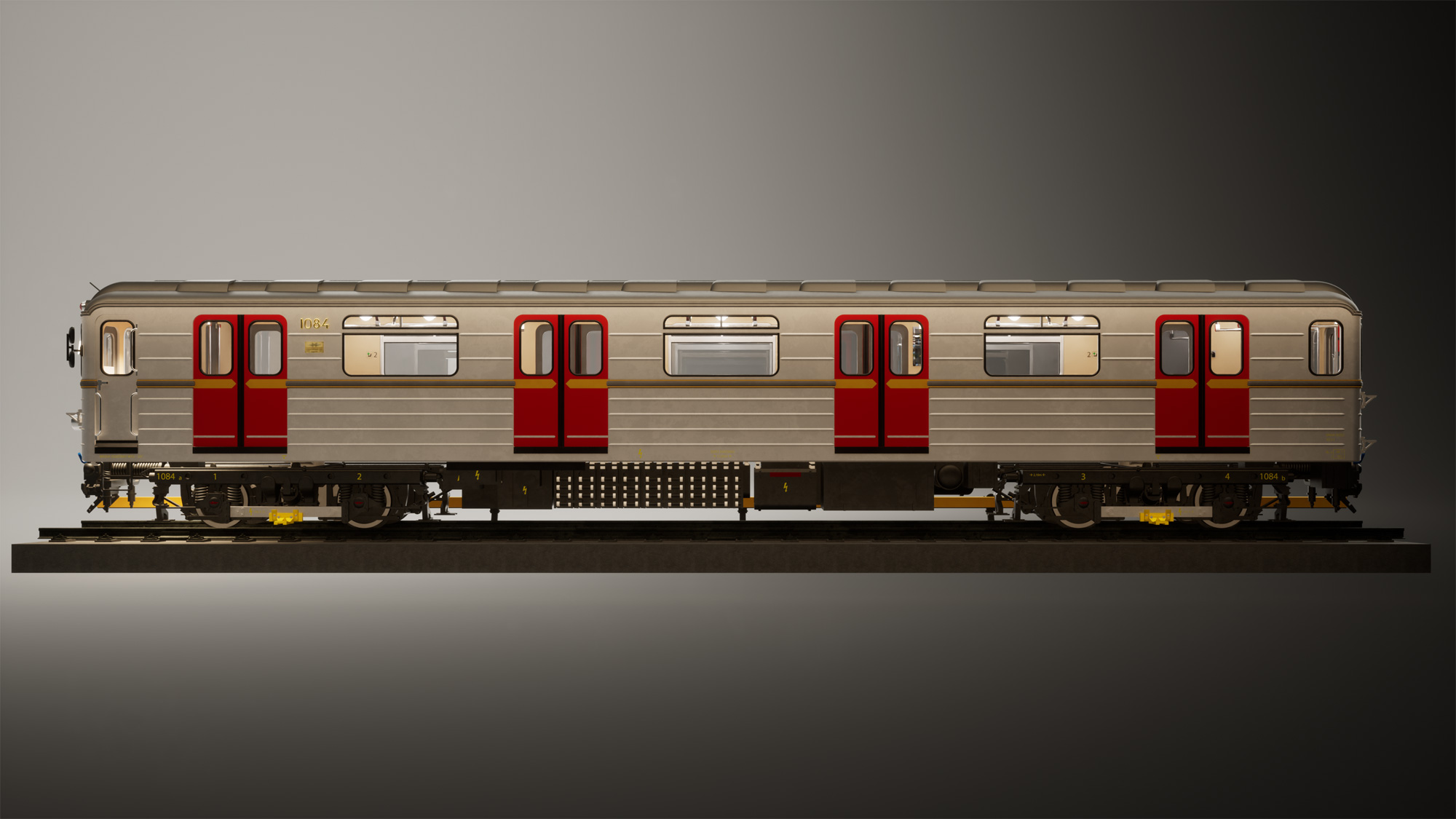

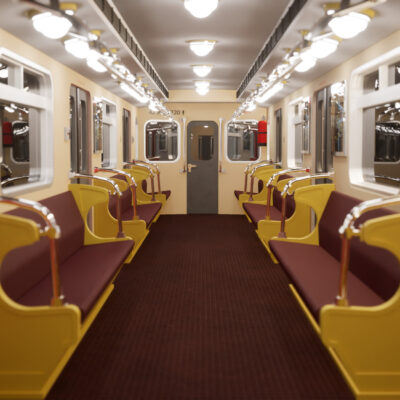

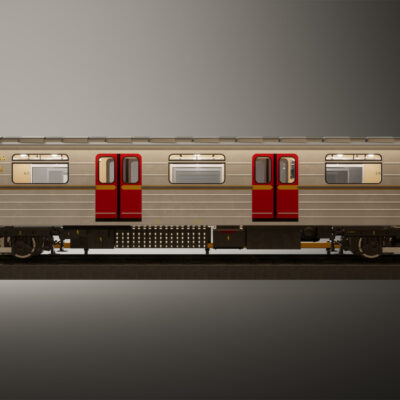

Vizualizace

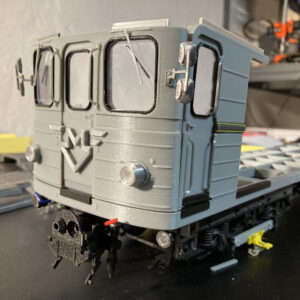

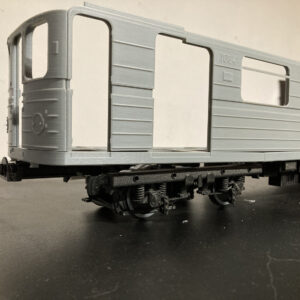

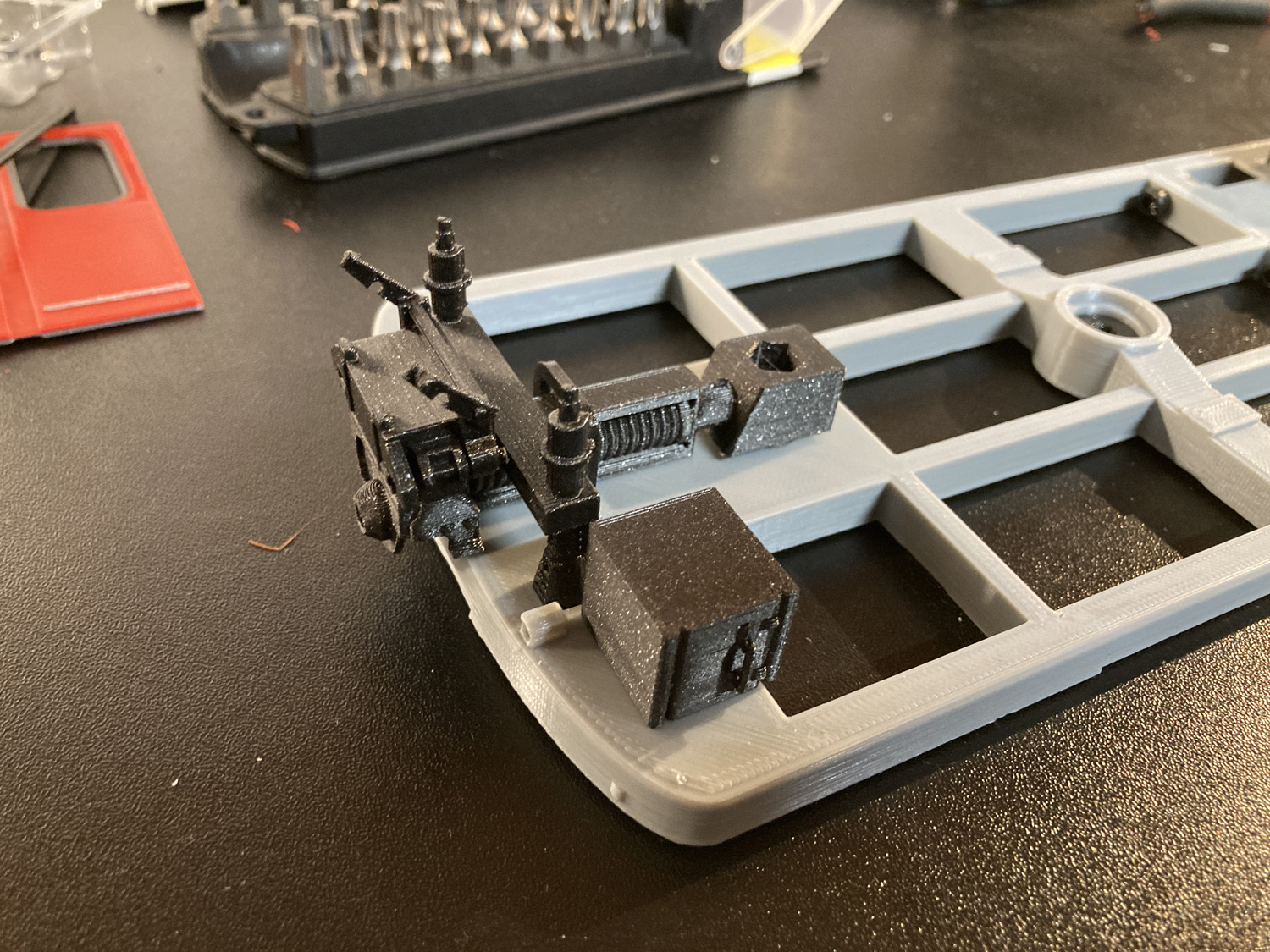

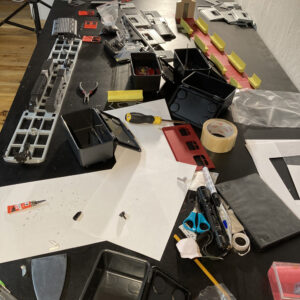

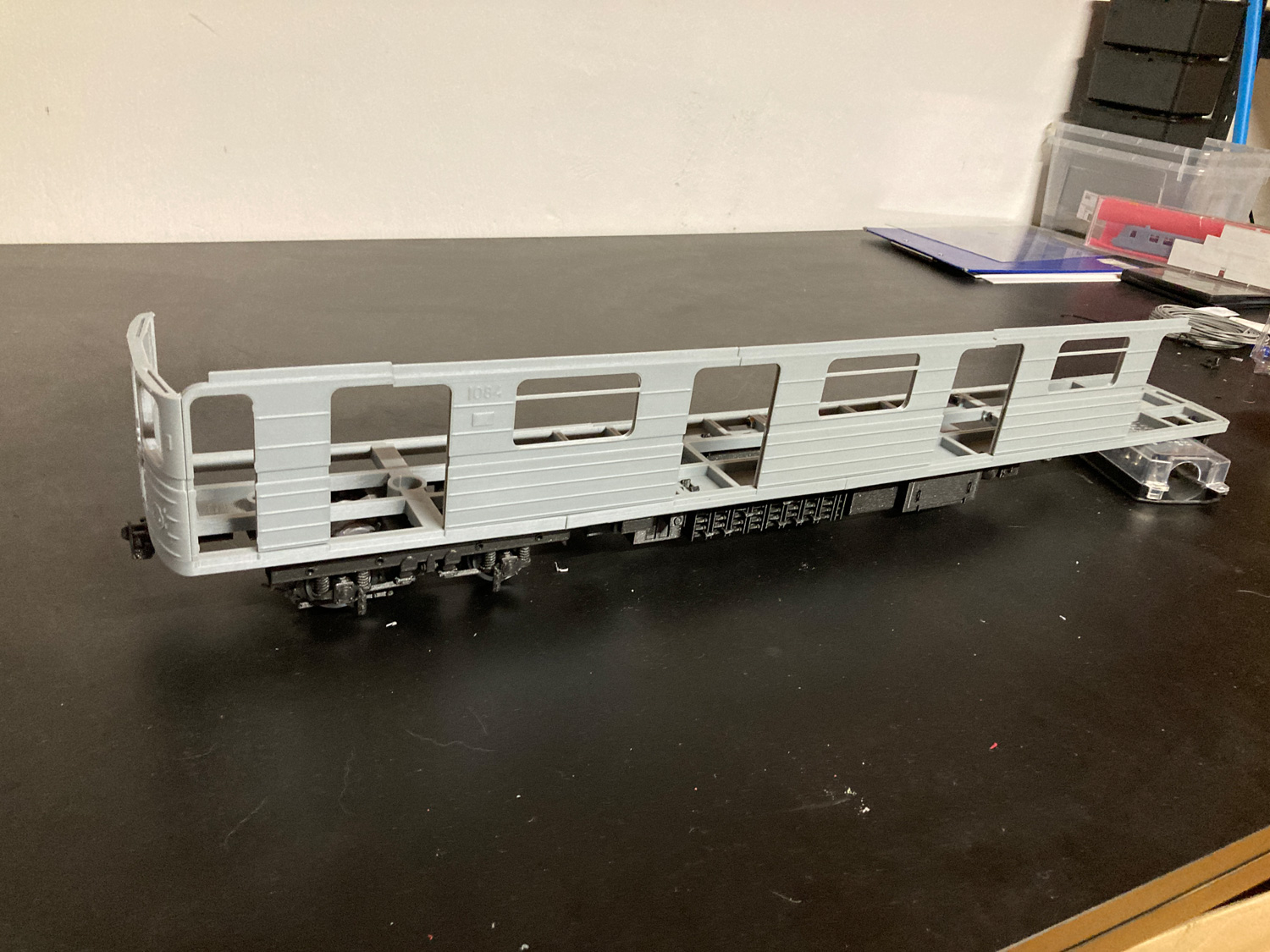

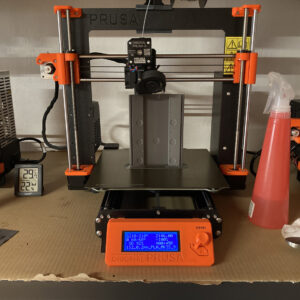

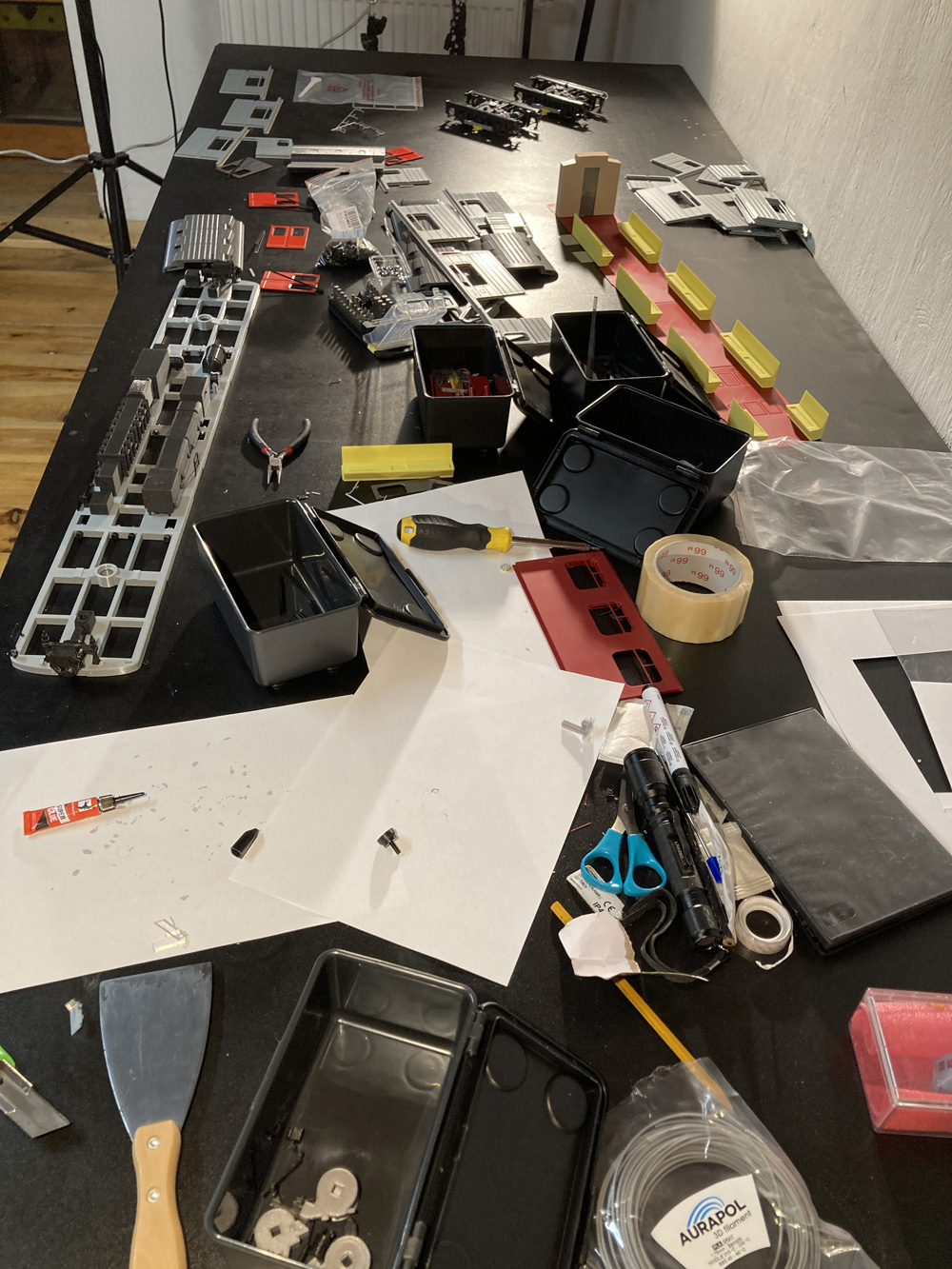

3D tisk a stavba

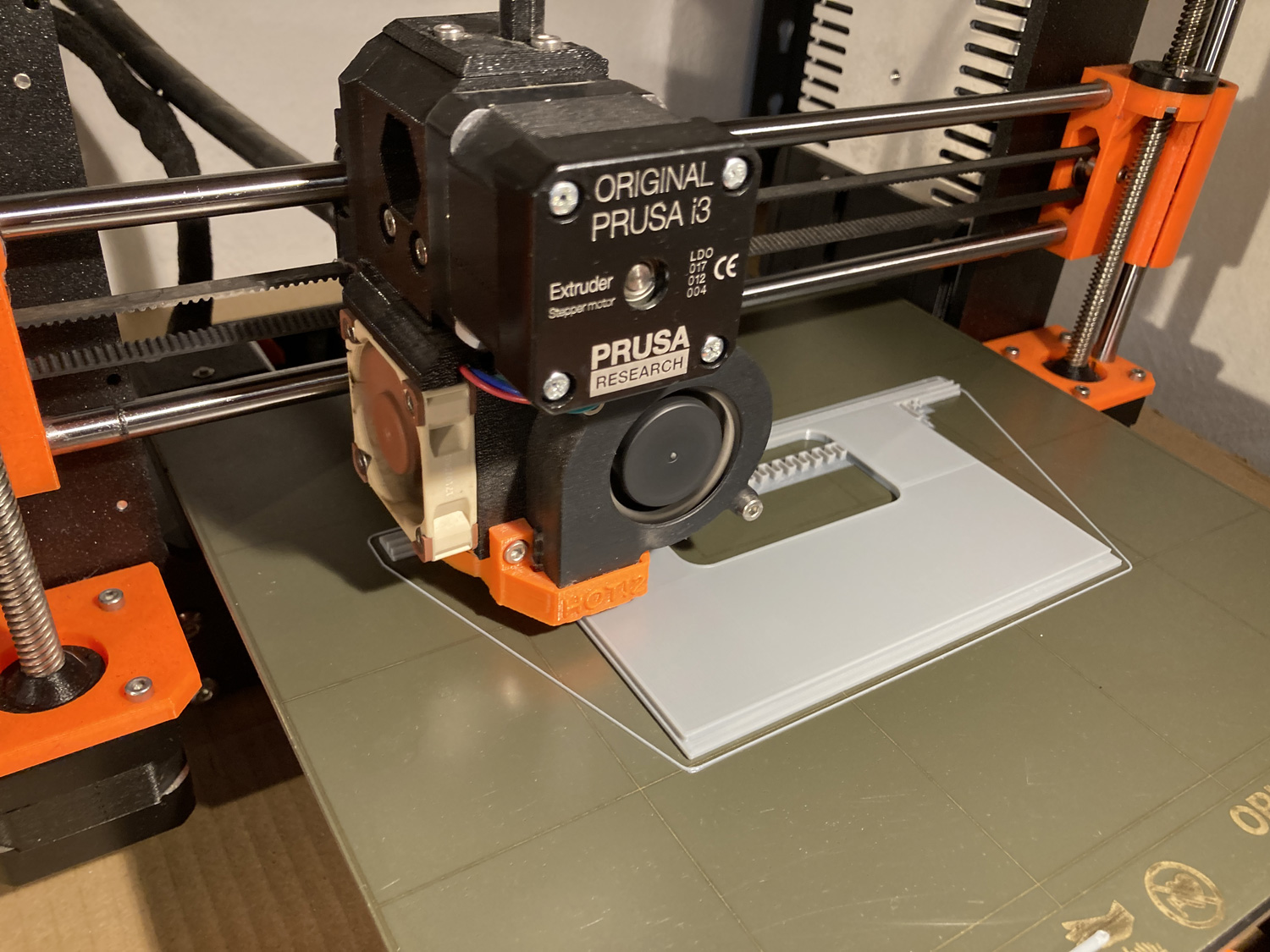

Celý model je vytištěn z PLA. Ke kompletaci budete potřebovat jen lepidlo, šroubovák, řezací nůž a trochu trpělivosti.

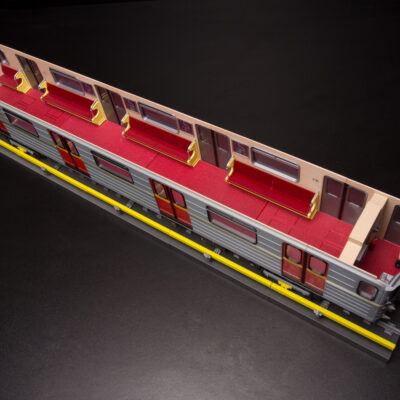

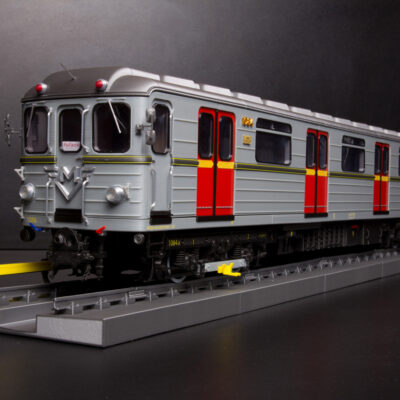

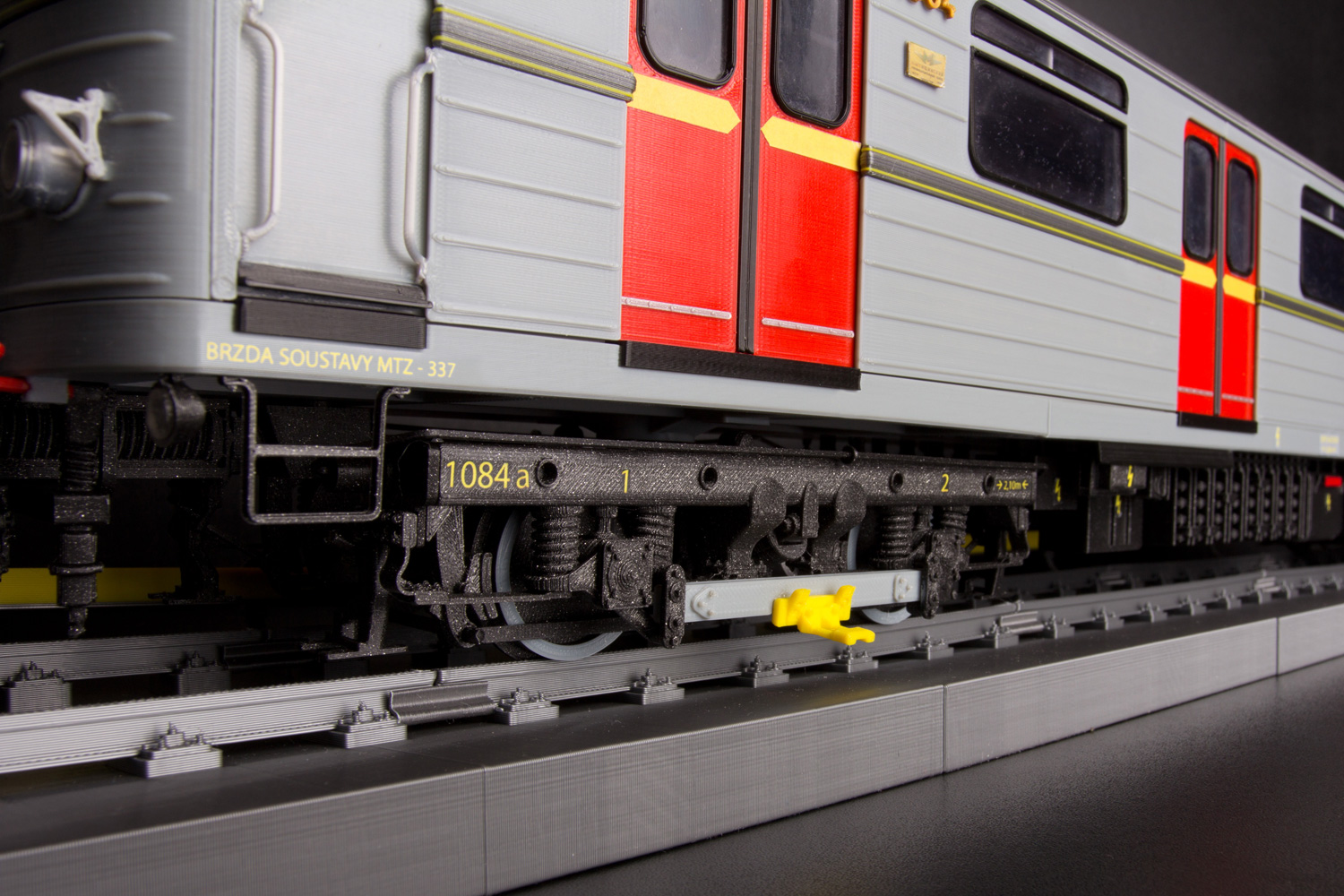

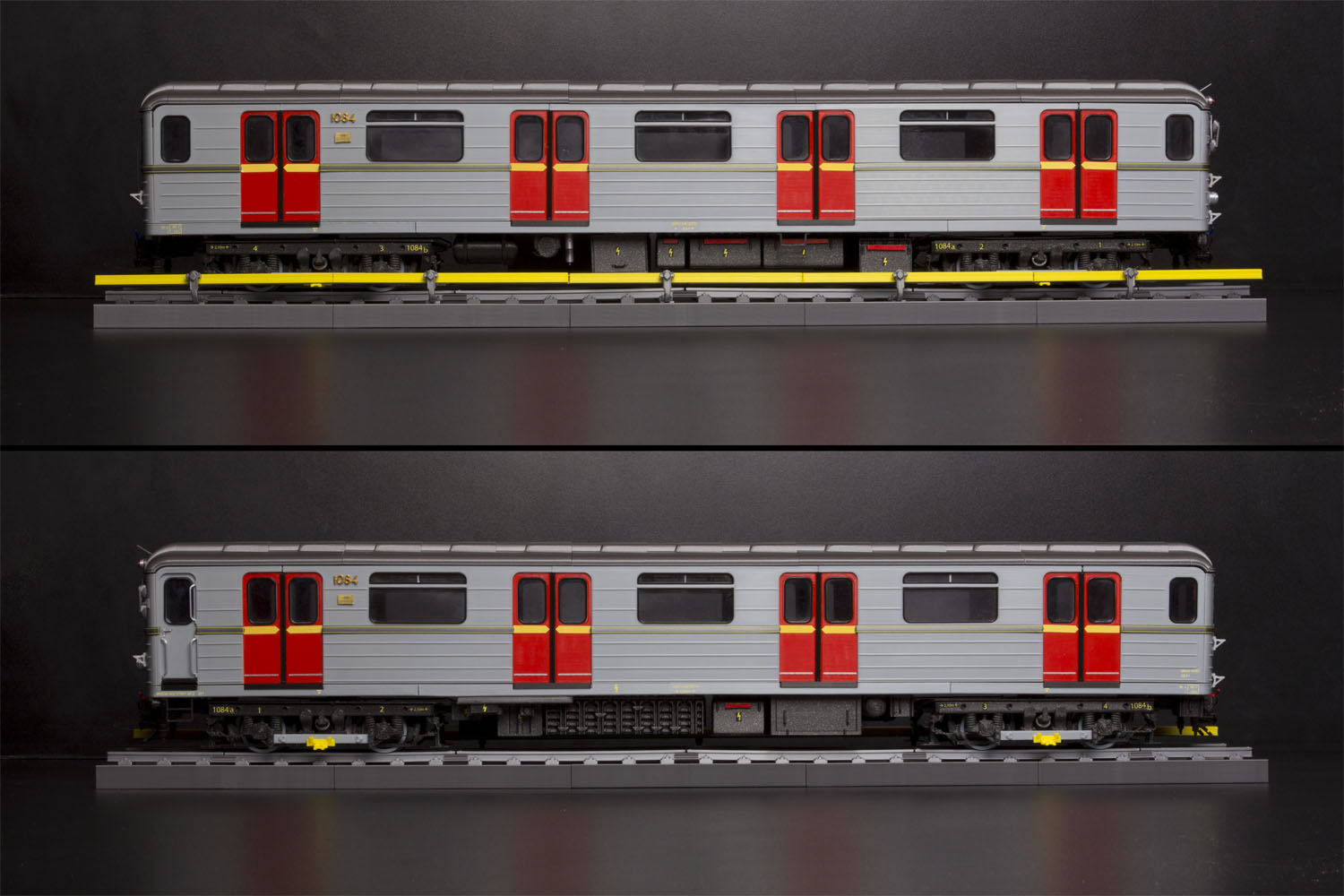

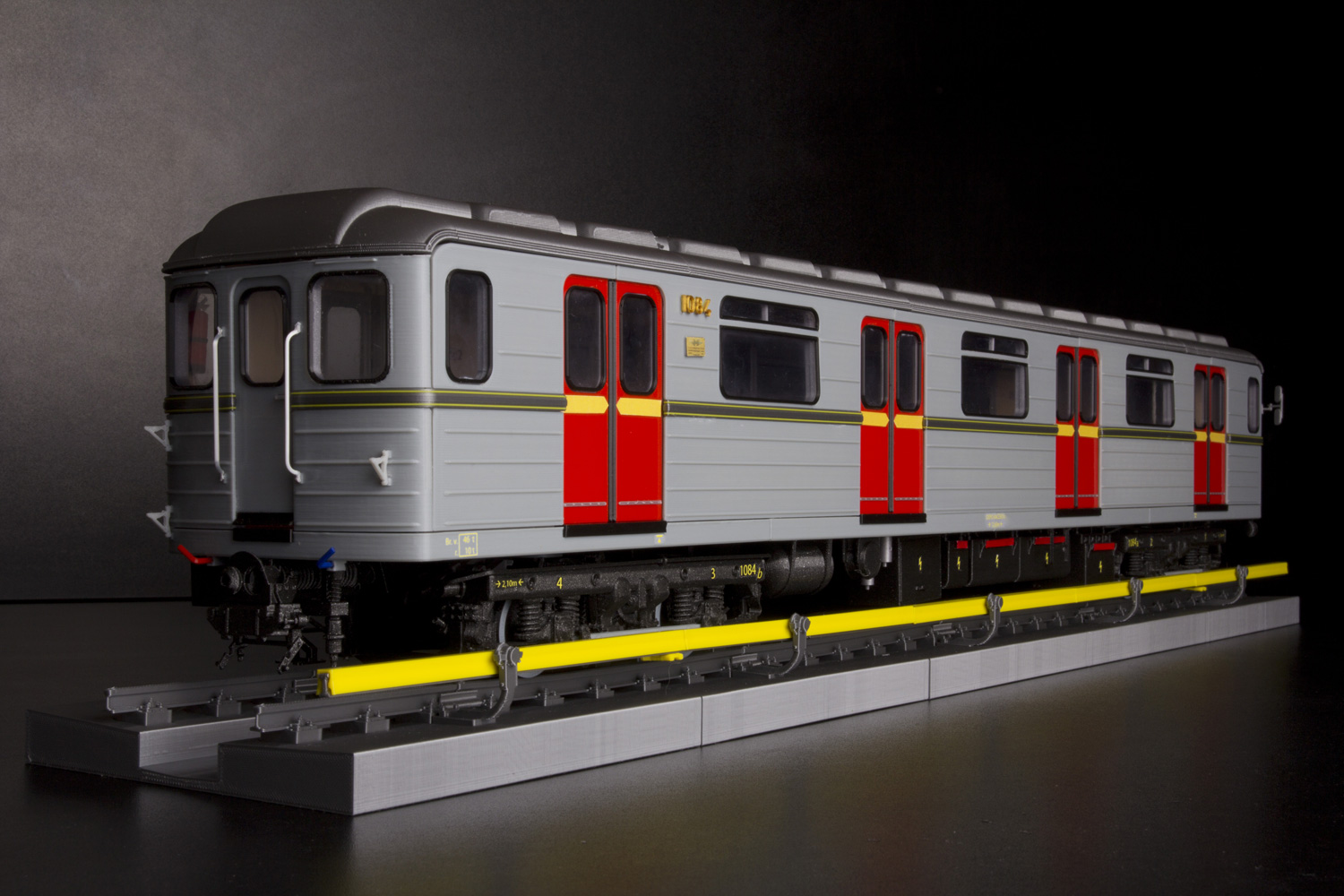

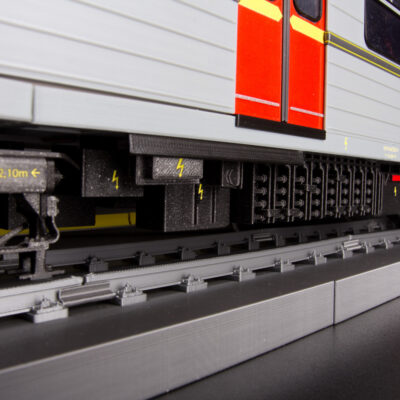

Finální model

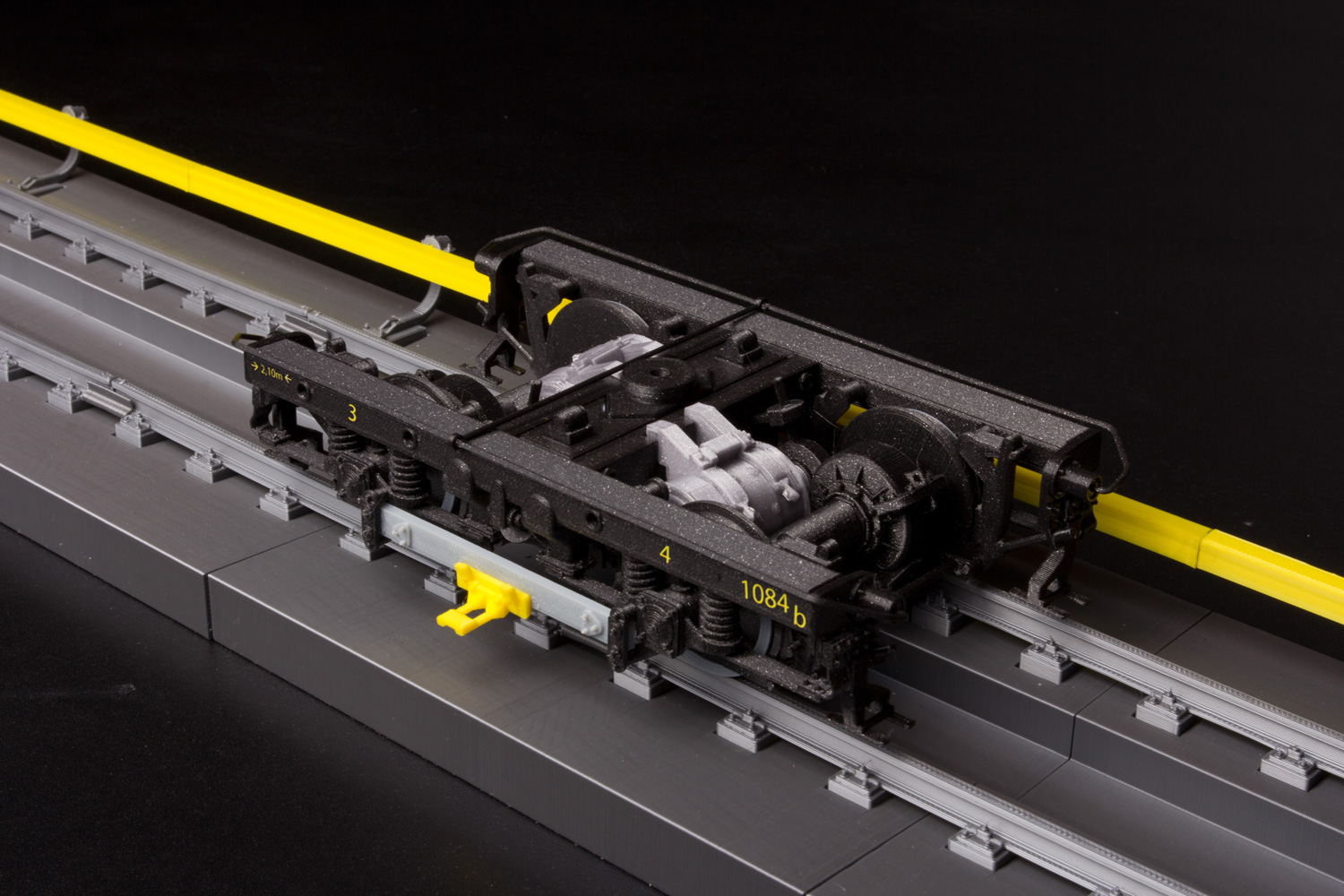

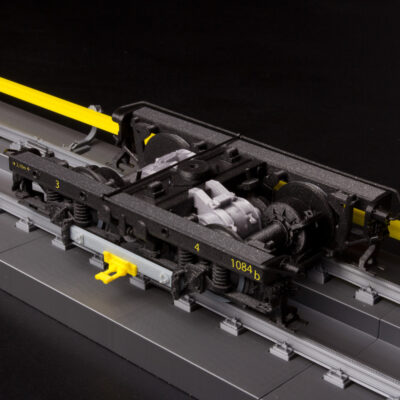

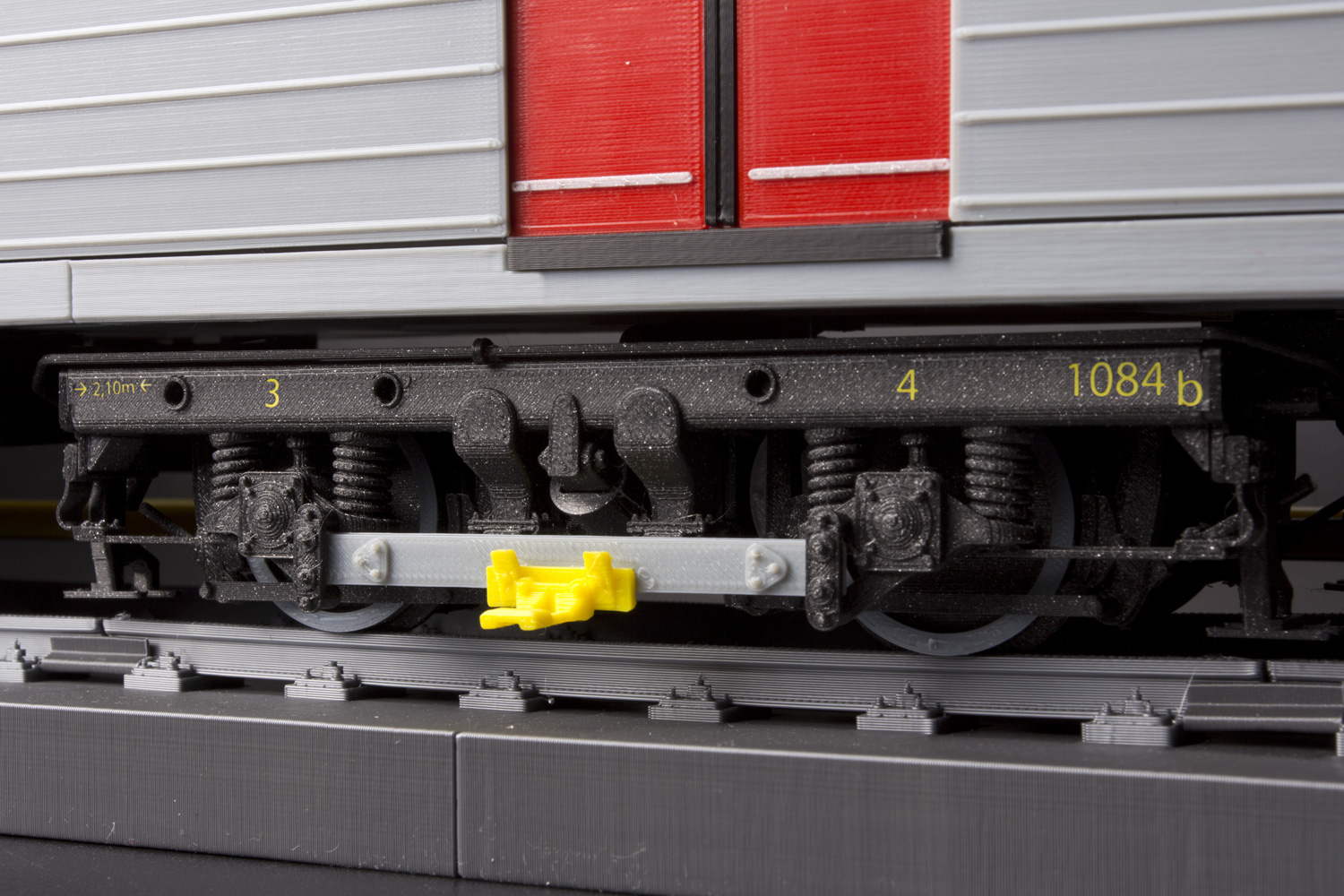

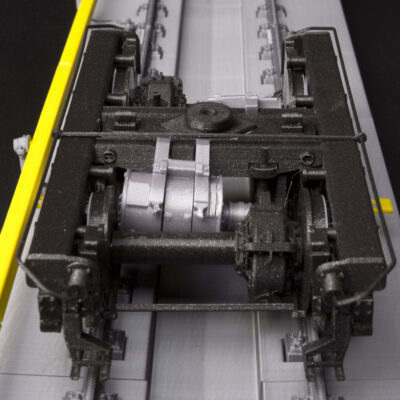

Barevné filamenty, které jsou použil pro tvorbu tohoto modelu jsou uvedeny v návodu. Hledal jsem takové barvy, které by maximálně vystihly reálnou podobu metra, včetně chromových prvků. Pokud byste se rozhodli pro tisk více vozů, můžete spřáhla doplnit neodymovými magnety. Spřáhla i pojezdy jsou otáčivá.

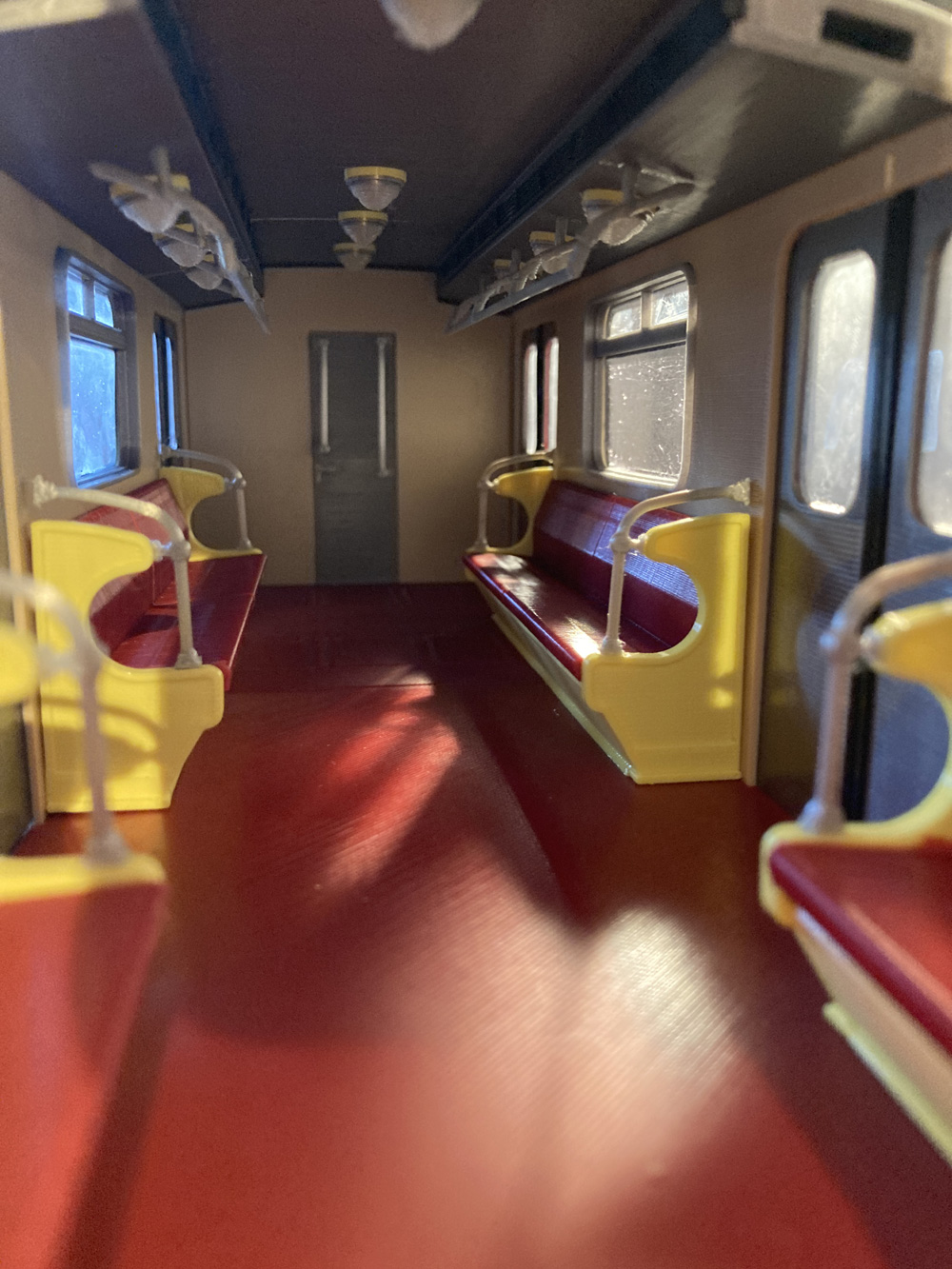

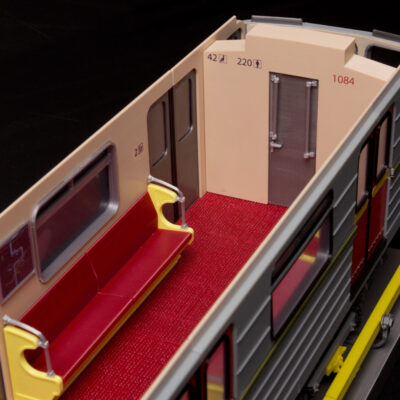

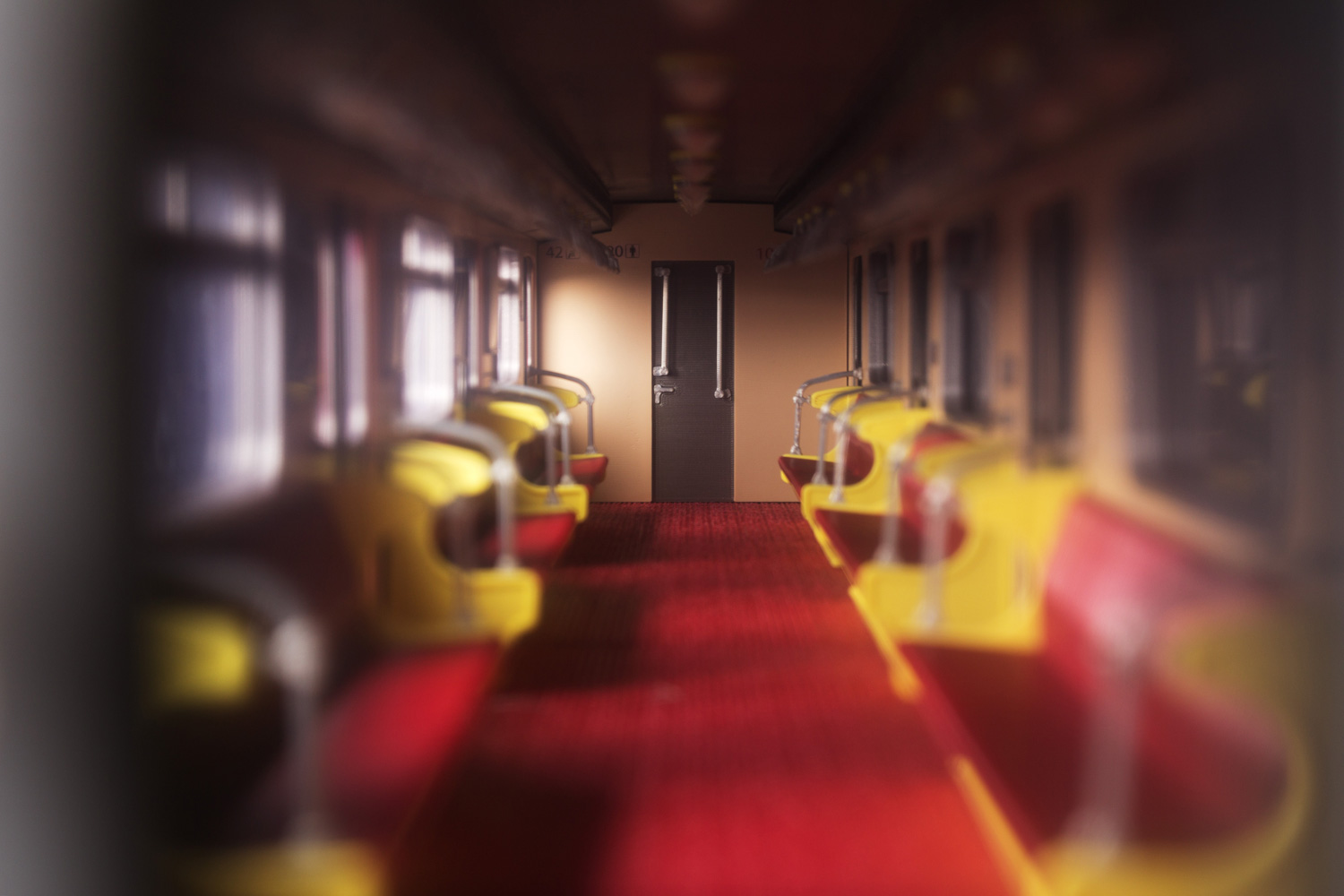

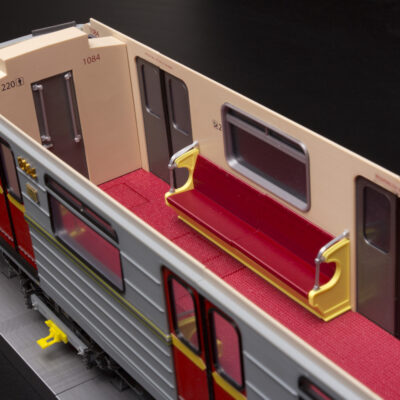

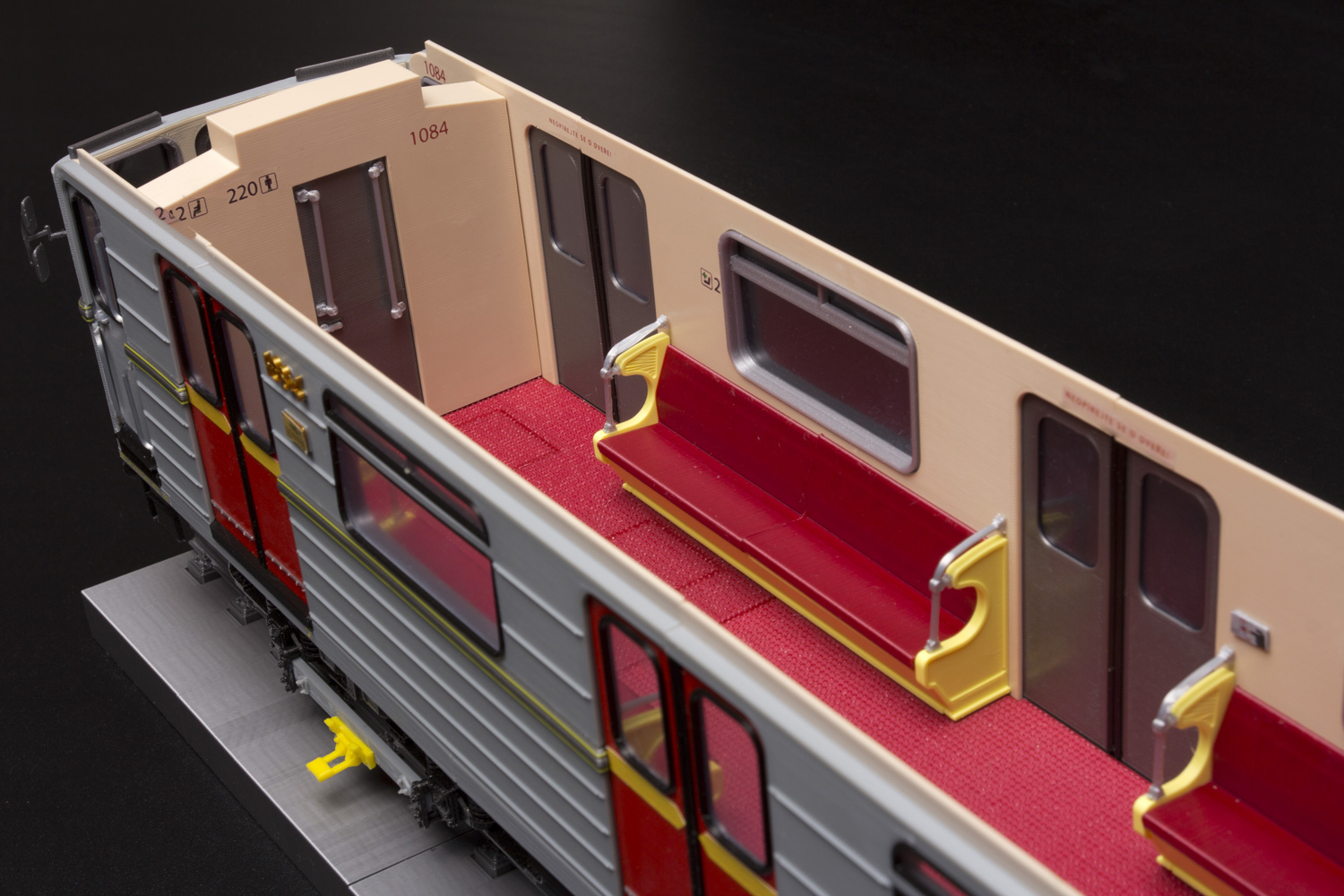

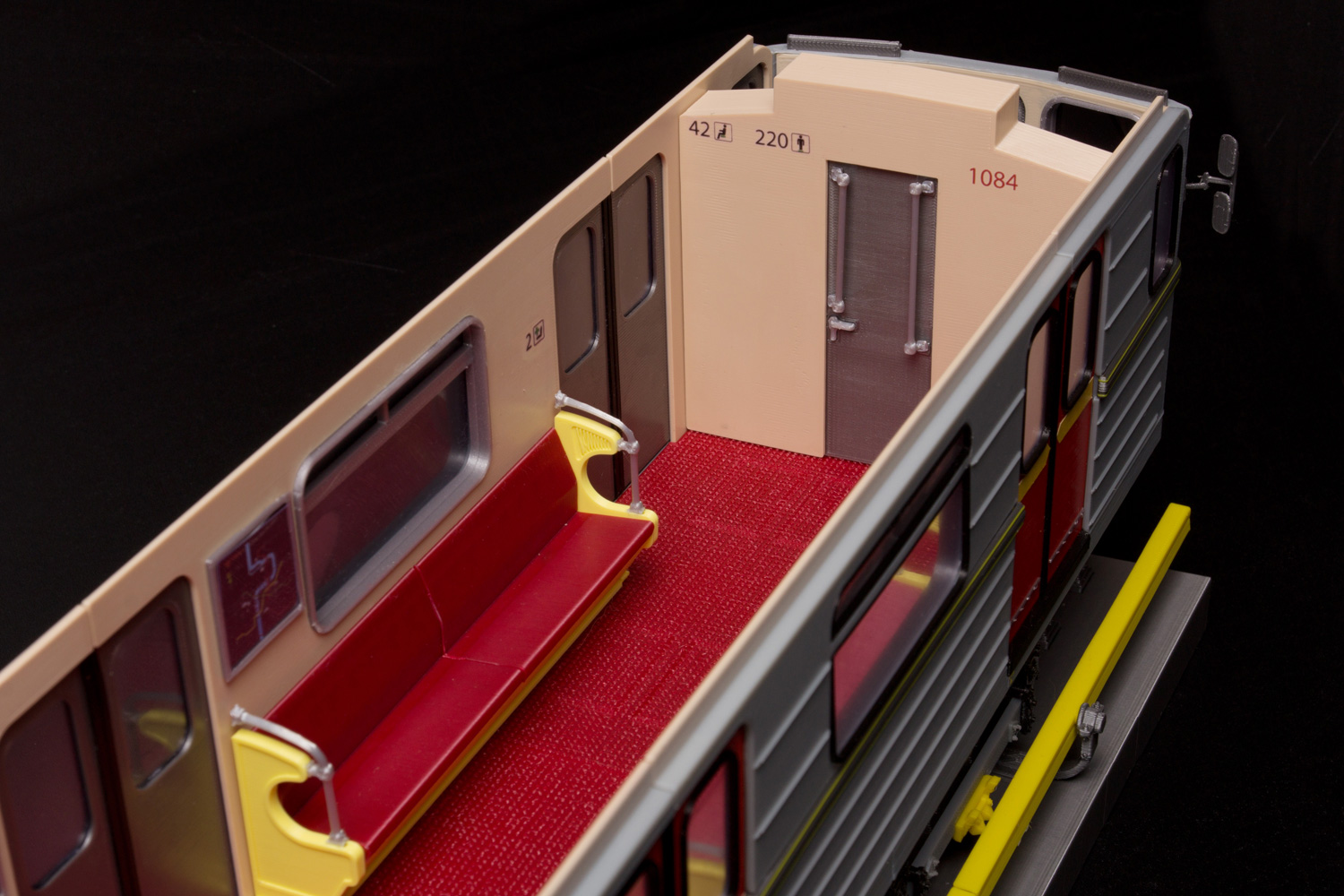

Původně jsem vymodeloval hladkou podlahu v interiéru. Pohled do interiéru byl ale trochu nudný a podlaha se příliš podobala sedačkám. Myslím, že takto je to mnohem lepší. Navíc je hezké sledovat, jak tiskárna důsledně vykresluje kolečko po kolečku.
